Fuente regulada, variable de 1.2 a 33V


Por Sergio Estefan. Publicado en www.comunidadelectronicos.com

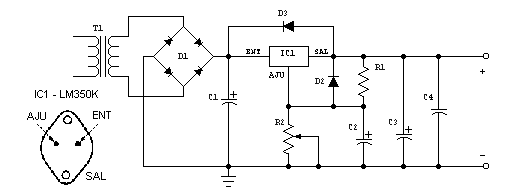

Esta fuente utiliza el circuito integrado LM350K (encapsulado metálico TO-3) el cual permite variar la tensión de salida entre 1.2 y 33V con corrientes hasta 3 Amper.
La única precaución que se debe tomar, es montar IC1 en un buen disipador térmico debidamente aislado.

Componentes:
T1
- Transformador con primario adecuado para la red eléctrica (110 o 220V) y secundario de 24V (o 12+12) 3A.
IC1 - Circuito Integrado LM350K (ECG970)
D1 - Puente rectificador KBU4B o similar. Pueden usarse también 4 diodos rectificadores para 4A y tensiones de 100V o más.
D2 y D3 - Diodos 1N4002 o similar.
C1 - Condensador electrolitico (filtro) 4700uF 50V
C2 - Condensador electrolitico (filtro) 22uF 50V
C3 - Condensador electrolitico (filtro) 100uF 50V
C4 - Condensador 0.1uF 50V
R1 - Resistencia de 270 ohms 1W
R2 - Potenciometro 5Kohms lineal (no logarítmico)
