Inyector de Señal


Por Luis Alberto Tamiet . Publicado en www.comunidadelectronicos.com

Esta es una herramienta muy popular para localizar rápidamente etapas defectuosas en circuitos de Audio, RF y FI. Se trata de un oscilador, que genera una señal de onda cuadrada de aproximadamente 1 kHz, la cual produce frecuencias armónicas que pueden alcanzar los 100 MHz. Lo que permite "chequear" no solo circuitos de Audio sino también RF y FI.

Su uso es sencillo, se "Inyecta" la señal en las diferentes etapas amplificadoras de Audio o RF, hasta localizar la etapa defectuosa.
Debido a sus escasos componentes y a que puede ser alimentado con dos pilas (AA o AAA), el dispositivo puede ensamblarse dentro de una linterna de bolsillo con un cable para la conexión del "común" y una punta para la inyección de señal.

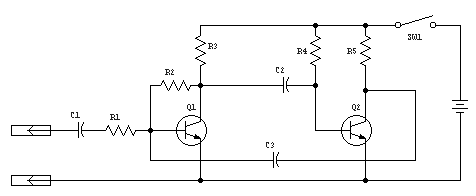

Q1, Q2 - Transistores BC108C u otros de similares características (2SC923, ECG199, etc.).
R1 - Resistor 1K 1/4 o 1/8W
R2, R4 - Resistor 680K  1/4 o 1/8W
R3, R5 - Resistor 4.7K 1/4 o 1/8W
C1 - Condensador 10nF (0.01uF) 100V
C2, C3 - Condensadores 1nF (0.001uF)  50V
SW1 - Interruptor tipo pulsador.
