Probador de controles remotos


Por Sergio Estefan. Publicado en www.comunidadelectronicos.com

Este sencillo dispositivo permite comprobar rápidamente si un control remoto emite la señal infrarroja (IR).
puede usarse cualquier fototransistor y se le puede agregar un transistor en la salida para amplificar más la señal, personalmente lo uso tal como esta descripto aquí.
Como veras es muy sencillo.

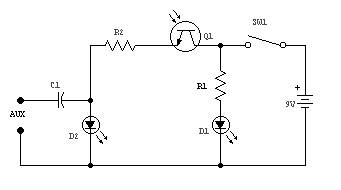

Se puede armar en una caja de un remoto viejo (conviene que sea de pocas teclas o botones, por cuidar un poco la estética) y poner el receptor donde originalmente lleva el LED transmisor, en lugar de alguna de sus teclas se puede poner el LED indicador de encendido (D1) y en otra tecla poner el LED indicador de pulsos (D2).
Debido a que el probador puede ser afectado si tiene incidencia directa de luz, el fototransistor (Q1) debe usar un filtro para atenuar la luz ambiente. El plástico utilizado en la parte frontal de algunos controles puede ser apropiado.
Se coloca el remoto cerca del probador (4 o 5 cm) y se presionan una a una las teclas del mismo, D2 destellara mostrando la presencia de los pulsos IR. Con el uso te familiarizas con cada tipo de remoto y su emisión normal.
Tiene una salida (AUX) para osciloscopio que te permite ver la forma de onda, porque hay veces que emiten infrarrojo, pero están corridos de frecuencia o la señal esta deformada.



Componentes:

Q1 - Fototransistor MRD3056 o similar
D1 - LED Verde
D2 - LED Rojo de alto brillo
C1 - Condensador 0.1uF 50V
R1 - Resistencia 330 ohms 0.25W
R2 - Resistencia 150 ohms 0.25W
SW1 - Interruptor
9V - Batería de 9V

Otro proyecto

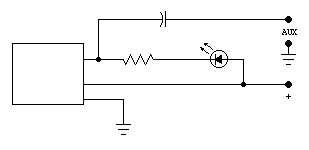

Si dispones de un modulo receptor/amplificador IR de algún viejo TV u otro equipo electrónico puedes construir este otro circuito.
Hay que identificar bien sus terminales y la tensión de funcionamiento (la mayoría utiliza 5V). Estos módulos generalmente tienen un alcance importante, de acuerdo, por supuesto, al modelo de receptor/amplificador usado.
