Probador de Fly Back


Por José Luis Orozco. Publicado en Revista Electrónica y servicio

Advertencia importante:
En el presente artículo se describe cómo fabricar un circuito para probar el funcionamiento del transformador de salida horizontal, mejor conocido como Fly-back. Seguramente es de su conocimiento, que este dispositivo maneja una tensión muy elevada, por lo que conviene tener mucha precaución en su manejo para no sufrir una experiencia muy desagradable; de hecho, se recomienda que las pruebas que aquí se indican sólo sean llevadas a cabo por personal con experiencia en el servicio a televisores. Si usted es estudiante, le recomendamos que solicite asesoría a sus profesores, tanto para el armado como para el manejo del probador.
También le recomendamos construir el circuito tal y como se le indica, y que no omita tanto el fusible de entrada como el interruptor del tipo push button que se utiliza para activar al probador. Ni el autor, ni el Webmaster de esta página, aceptan cualquier responsabilidad por el mal uso de este circuito.

Estructura del probador de Fly-backs
El probador de Fly-back que le estamos recomendando, está formado por una fuente de alimentación, un oscilador, un transistor y un medidor indicador que puede ser un multímetro analógico.

Diagrama a bloques

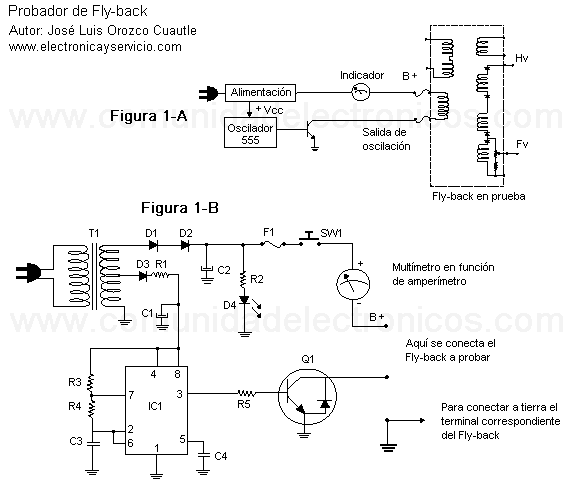

En la figura 1-A presentamos el diagrama a bloques del probador; puede notar que la señal del oscilador 555 (que es una oscilación de alta frecuencia que emula a la oscilación horizontal) es entregada por la terminal 3 y llega a la base transistor Q1, el cual la amplifica y la aplica a al primario del Fly-back. La lista de partes se muestra en la tabla 1.

Tabla 1 (Lista de partes)
Comp. Cant. Descripción
T1 1 Transf.: primario 120 o 220V, secundario 12+12V, 0.5A
Q1 1 Transistor 2SD1555
R1 1 Resistencia 15 ohm 1/2W
R2 1 Resistencia 8.2K 1/2W
R3 1 Resistencia 10K 1/2W
R4 1 Resistencia 8.2K 1/2W
R5 1 Resistencia 100 ohm 1/2W
D1-D3 3 Diodos 1N4007
D4 1 LED
C1 1 Condensador 1000uF 16V
C2 1 Condensador 1000uF 35V
C3 1 Condensador cerámico 0.01uF
C4 1 Condensador cerámico 0.001uF
IC1 1 Circuito integrado LM555
SW1 1 Interruptor pulsador ("push boton")
* 1 Porta fusible
F1 1 Fusible 0.5A
* 1 Cable de línea con clavija
* 1 Caja plastica
* 1 Miliamperimetro 500mA o multimetro analógico que disponga de esa escala.
* 5 Conetores tipo banana, hembra
* 3 Conetores tipo banana, macho, 1 negro, 2 rojos.

Diagrama esquemático

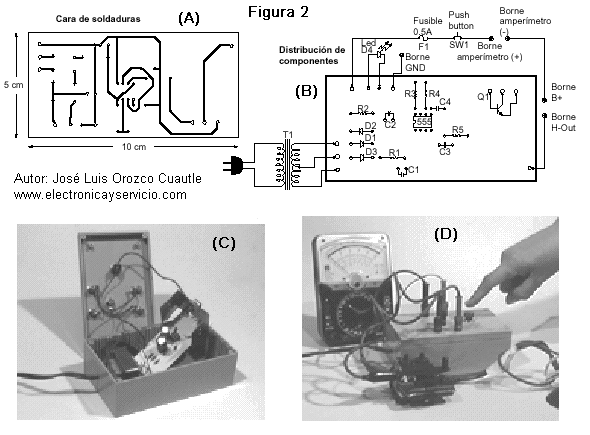

En la figura 1-B presentamos el diagrama del circuito probador y en la figura 2-A el diagrama de circuito impreso.

Instrucciones para el armado
Instale los componentes en el lugar adecuado del circuito impreso y efectúe las perforaciones adecuadas en el chasis de plástico para colocar el diodo LED indicador, el interruptor, el transformador de poder y los bornes para el medidor de corriente. Realice las conexiones pertinentes (figura 2-B y C).
Este probador puede funcionar aunque no se tenga el medidor de corriente, en cuyo caso sólo habría que colocar un puente entre los bornes donde va conectado; sin embargo, no se podría medir el rango de consumo de corriente que tendría el Fly-back.

Prueba de Fly-backs
Para probar Fly-backs, sólo tiene que conectar el primario del transformador en la salida del probador (respetando la conexiones que van al colector y a B+ en el Fly-back) y presionar el interruptor push button (figura 2-D). Si el dispositivo se encuentra en buen estado, de inmediato se escuchará la oscilación (inclusive se percibe el característico olor a ozono) y en el medidor se deberá indicar una corriente de 100 a 190 mA como máximo; si el valor de corriente es superior a los 200 mA, es muy probable que exista un problema en el Fly-back. (*)
Esta es una prueba muy dinámica para saber si hay alto voltaje, pues se comprueba tanto el estado de los diodos que están en la parte interna del Fly-back como si existe un corto en el transformador.
Inclusive, para verificar si existe un alto voltaje adecuado, podría acercar la salida correspondiente a un punto de tierra física (alguna tubería) para observar el arco de corriente.

Medición de fugas en el Fly-back
En caso de que sospeche que el Fly-back posee fugas internas, también puede ser verificado por medio de este circuito probador; para ello, simplemente localice la terminal respectiva a tierra y conéctela en el borne correspondiente del probador; en caso de que la corriente que circula a través del primario del transformador aumente por encima de los 200 mA (*), lo más seguro es que la corriente se esté arqueando hacia tierra en el interior del dispositivo. En esas condiciones, prácticamente no habrá más remedio que reemplazar el Fly-back por uno nuevo.

(*) Nota: Debido a que la corriente puede variar, dependiendo de la ganancia del transistor usado, se sugiere probar con diferentes Flyback (de 14, 20, 27" y monitores de PC) en buen estado para tener una idea más aproximada de las lecturas que se pueden presentar en cada caso.

Medidas de seguridad
Queremos insistirle en que tome algunas medidas de seguridad. Por ejemplo, siempre trabaje sobre una base de madera seca o algún acrílico; esto le evitara sufrir alguna descarga eléctrica, no sólo al probar un Fly-back, sino también cuando repara equipo electrónico.
Otra recomendación, es que no toque ninguna de las terminales libres del Fly-back mientras realiza la prueba, ya que se expone a recibir una descarga muy desagradable, la cual puede ser muy riesgosa quienes padecen afecciones cardiacas. Fuera de estas recomendaciones básicas, el uso de este circuito es muy seguro y sencillo.
