Por Luis Alberto Tamiet. Publicado en www.comunidadelectronicos.com

Al reparar equipos de Audio, muchas veces es necesario hacer un seguimiento de la señal a través de los diferentes circuitos del aparato para localizar la etapa donde se encuentra el defecto.
El instrumento más adecuado para esto es el osciloscopio. Pero cuando no se dispone de ese instrumento, se puede utilizar un seguidor de señal. El mismo no es otra cosa que un amplificador que permite tomar la señal de los circuitos por donde pasa y amplificarla para que podamos oírla en un altavoz o unos audífonos.

Utilizando una punta detectora de RF se puede también hacer un seguimiento de la señal en etapas de RF y FI en receptores de radio.

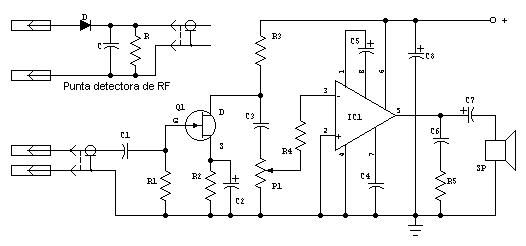

He aquí el diagrama para la construcción de un seguidor de señal, bastante sencillo.
Debido a su bajo consumo puede alimentarse con pilas o una batería de 9V.
Funciona perfectamente con tensiones de 6 a 12V. Si se utiliza una fuente desde la red de CA es recomendable usar 12V para obtener el mejor rendimiento. No es necesario la regulación de voltaje pero si un buen filtrado.

Componentes:

Q1 - Transistor BF244 o similar (2N5245, ECG312,...)
IC1 - Circuito integrado LM386 (ECG823)
P1 - Potenciometro de 10 o 20K
R1 - Resistencia de 2.2M
R2 - Resistencia de 3.3K
R3 - Resistencia de 10K
R4 - Resistencia de 1K
R5 - Resistencia de 10 ohm
C1 - Condensador de 0.02uF 250V
C2 - Condensador electrolitico de 22uF 16V
C3 y C4 - Condensadores de 0.1uF 25V
C5 - Condensador electrolitico de 10uF 16V
C6 - Condensador de 0.047uF 25V
C7 y C8 - Condensadores electroliticos de 220uF 16V
SP - Altavoz pequeño, 8 ohms 1W (también pueden usarse audífonos)

Para la punta o sonda de RF:

D - Diodo 1N34 o similar
C - Condensador 0.01uF 25V
R - Resistencia de 1 M
